Чертежи дизайн-проекта: краткая характеристика и примеры

Планы, схемы, развертки и ведомости образуют документальную основу интерьерного проекта. Здесь содержатся данные, необходимые для реализации профессионального ремонта: размеры, площади, объемы.

В состав чертежей по дизайн-проекту входят обязательные документы и дополнительные (их дизайнер готовит по желанию заказчика).

Чертежи, необходимые для каждого проекта

В первую группу относят планировочные решения:

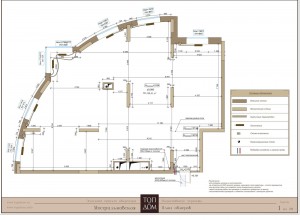

  • План обмеров

Здесь указаны точные размеры квартиры целиком и отдельных помещений (площадь, высота потолков), толщина внутренних монолитных стен, расположение кирпичных перегородок, точки подключения стояков отопления, место и высота подводки водоснабжения, ширина оконных проемов, перепад уровня пола, расстояние между стенами, перегородками и окнами относительно друг друга. Это основа для работ по перепланировке.

  • План демонтажа

Входящие в дизайн-проект квартиры чертежи обозначают красным цветом перегородки, от которых придется избавиться. Приведены размеры сносимых и соседних участков. Перед началом работ все отметки и размеры проверяют еще раз на месте.

  • План возведения перегородок

Здесь цветом выделяют местоположение возводимых кирпичных перегородок, их толщину. Собственным цветом обозначают перегородки из гипсокартона. Все размеры даны без учета чистовой отделки, за нулевую отметку по высоте принят уровень чернового пола. Рабочие чертежи дизайн-проекта интерьера по возведению перегородок могут быть дополнены ведомостью дверных проемов с указанием типа двери (распашная, сдвижная, одно- или двухстворчатая) и размеров прохода.

  • План расстановки мебели и оборудования

На этом чертеже приведены места размещения предметов мебели (кроватей, диванов, кресел, туалетных и журнальных столиков, тумб, подвесных и встроенных шкафов), а также их точные размеры. Для санузла и кухни указаны габариты сантехники и варочного оборудования.

  • Экспликация помещения

Это таблицы с перечнем помещений и их площадей. Дополняют основные планы и помогают лучше в них ориентироваться.


Вторую обязательную группу образуют рабочие чертежи дизайн-проекта, связанные с технологическими аспектами ремонта:

  • План полов

Здесь рисунком обозначены напольные покрытия с расшифровкой (мрамор, щитовой паркет, плитка). Помимо облицовочных материалов отмечены ковры с толщиной ворса. За нулевую отметку по высоте на плане принят уровень чистового пола после устройства стяжки.

  • Разрез пола по уникальным участкам

Показаны сечения полов на местах стыков разных покрытий (к примеру, мрамора и паркета) или при устройстве теплого пола, с указанием высоты от уровня стяжки.

  • План теплых полов

Включенные в дизайн-проект интерьера чертежи содержат схему размещения системы теплого пола на общем квартирном плане, обозначены площади этих фрагментов, их длина и ширина.

  • План потолков

Цветом показаны разные потолочные покрытия (гипсокартон, влагостойкий гипсокартон, штукатурка, карнизы). За нулевую отметку по высоте здесь принят уровень верхней плиты перекрытия. Буквами обозначены места сечений для следующего чертежа.

  • Разрез потолка по уникальным участкам

Внимание уделено стыкам между потолочным покрытием и стеной, соседним облицовочным материалом. В каждом случае отмечены ширина и высота металлического профиля, ГКЛ, гипсового карниза, место прокладки светодиодного шнура.

  • План расположения осветительного оборудования

Это пример чертежей дизайн проекта, где на плане потолков указывают точки электровыводов и места размещения: люстр, подвесных и точечных светильников, бра, картинной и зеркальной подсветки, торшеров, настольных ламп, светодиодных лент.

  • План распределения линий по выключателям

Здесь остаются условные обозначения светильников и показано, как и к какому типу переключателя они подсоединяются (одно- или двухклавишному).

  • План размещения розеток, электровыводов, слаботочных сетей

Контрастным цветом выделены места силовых, влагозащищенных, акустических розеток, подключения телефона, видеодомофона, спутниковой и телевизионной антенны; стоят отметки о высоте монтажа.

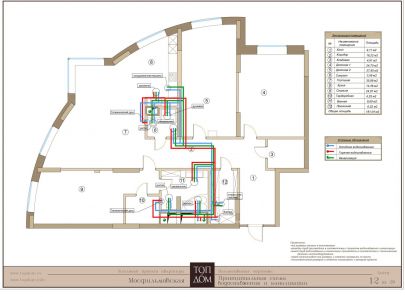

  • Принципиальная схема водоснабжения и канализации

Тремя цветами схематично показано подключение техники на кухне и в санузле (выполнить чертежи дизайн-проекта поручают проектировщикам). Реальную разводку труб производят в соответствии с проектом водоснабжения и канализации, техническими данными сантехнического оборудования.

  • Привязка устройств систем вентиляции и кондиционирования

Как в предыдущем случае, здесь приводится принципиальная схема подключения. Сами работы производят по отдельно подготовленному проекту.

Перечень дополнительных чертежей дизайн-проекта

Включает варианты стилевых решений и подборки материалов.

Интерьерный стиль и подробности декоративной отделки определяют несколькими способами:

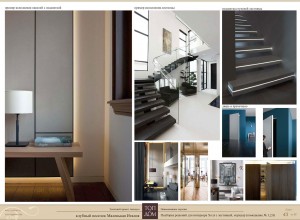

  • коллажи – это двухмерное представление (общее и детализированное) о будущей обстановке квартиры на основе собранных в коллекцию иллюстраций, компьютерных или бумажных;

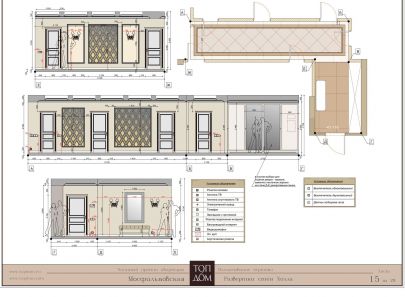

  • развертки стен и декоративных элементов – фронтальная проекция четырех стен конкретного помещения с указанием размеров дверных и оконных проемов, высоты расположения полок, розеток, выключателей, светильников, панно, столешниц. Чертежи дизайн-проекта комнаты используют антропометрическую модель (фигуры взрослых мужчины и женщины), чтобы варианты размещения каждого предмета интерьера можно было соотнести с пропорциями человеческого тела;

  • 3D визуализация – трехмерное моделирование пространства квартиры или дома по отдельным помещениям. Высокий уровень детализации дает возможность рассмотреть оформление любой зоны. Сюда же можно отнести создание видеоролика интерьера.

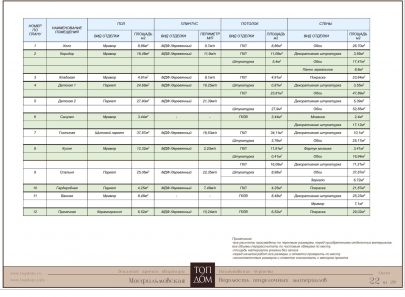

К дополнительным чертежам дизайн-проекта относят также ведомости по подбору отделочных материалов. Для каждого помещения расписан вид и площадь отделки для пола, потолка, плинтуса, стен. Такие же ведомости готовят по приборам освещения, предметам мебели, сантехнике.

Стоимость чертежей дизайн-проекта зависит от состава альбома с документацией, минимальный набор включает планировочные и технологические решения. Готовый дизайн-проект с чертежами поступает в работу инженерам, отделочникам, сантехникам. Грамотно составленные планы и схемы экономят время на закупку материалов, мебели, оборудования и сам ремонт.

Проектные документы в компании "ТопДом"

Наши специалисты подготовят обязательные и дополнительные чертежи по вашему проекту с учетом архитектурных и технических особенностей помещения, а также строительных норм и правил. Соблюдение требований ГОСТ особенно важно при демонтаже и возведении новых перегородок в многоквартирных домах.

С качественными чертежами интерьер получит мощный старт для его реализации в ремонте и отделке.
