Чертежи, развертки, схемы и планы из дизайн-проекта

Проектная документация: от схемы к воплощению

Чертежи дизайн-проекта – это целый набор планов, схем, разверток и экспликаций, которые входят в состав проектной документации. Их готовят проектировщики в соответствии с планировочными, стилевыми и технологическими задачами интерьера.

Задача чертежей – максимально полно представить техническую информацию, которая затем попадает в руки ремонтной бригады: строителям, инженерам, электрикам, отделочникам. От точности передачи и соблюдения расчетов зависит, насколько быстро и качественно будет реализован дизайн квартиры, дома, офиса.

Какие чертежи дизайн-проекта нужно подготовить?

В зависимости от уровня проработки может понадобиться более полутора десятков схем, вот некоторые:

  • план обмеров,

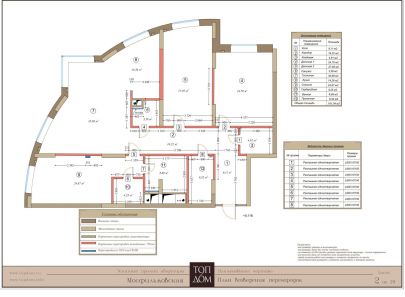

  • план возведения перегородок,

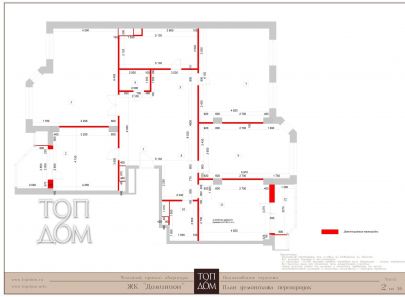

  • план демонтажа,

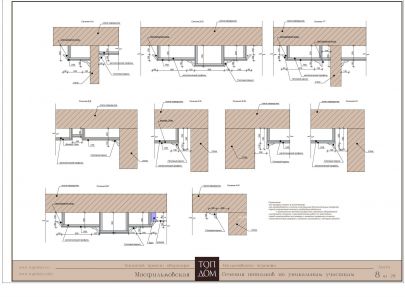

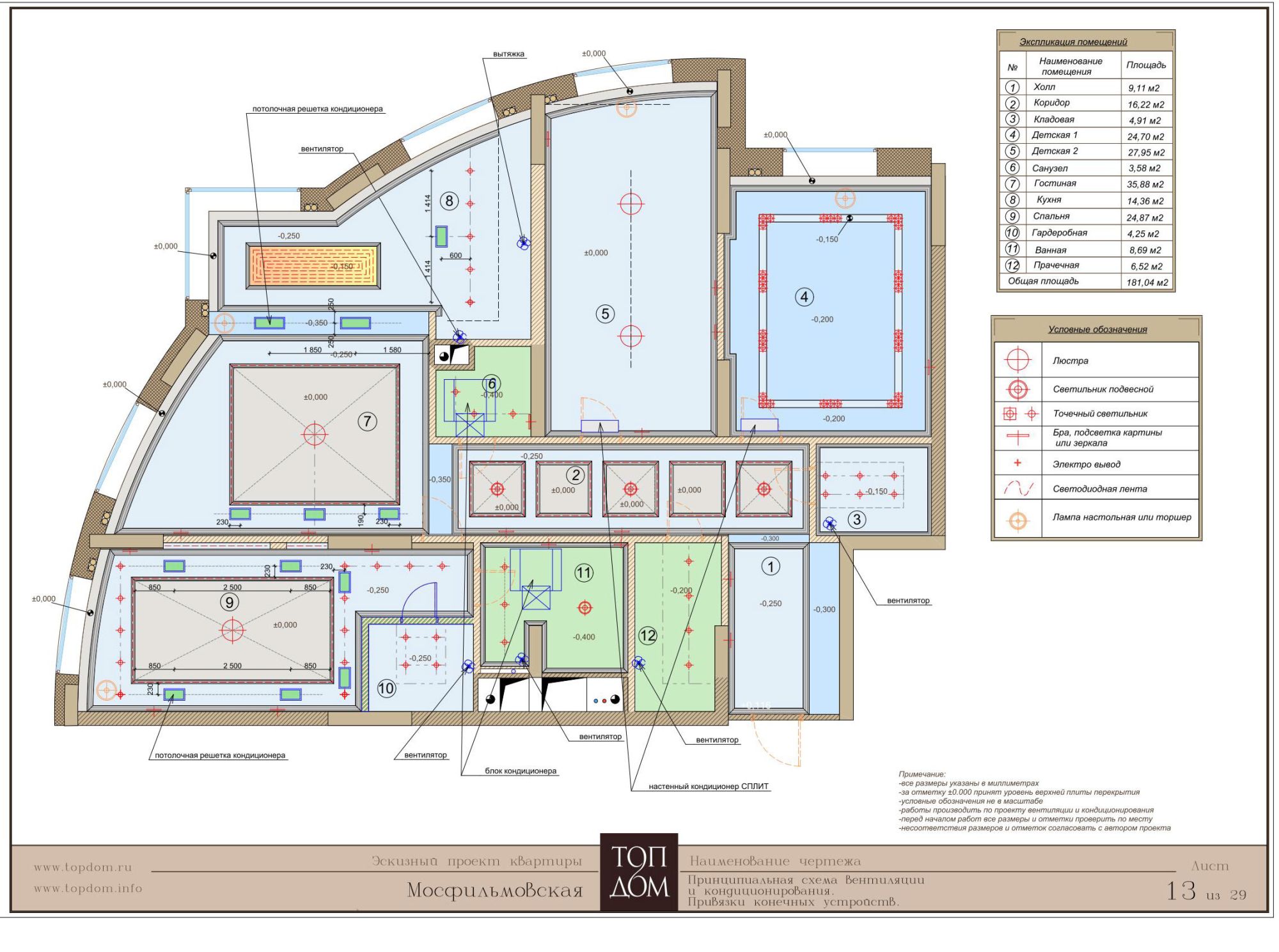

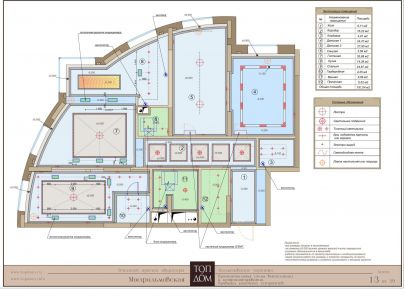

  • план потолков,

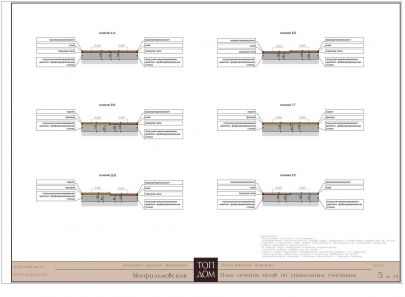

  • план полов с графическими обозначениями напольных покрытий и их границ,

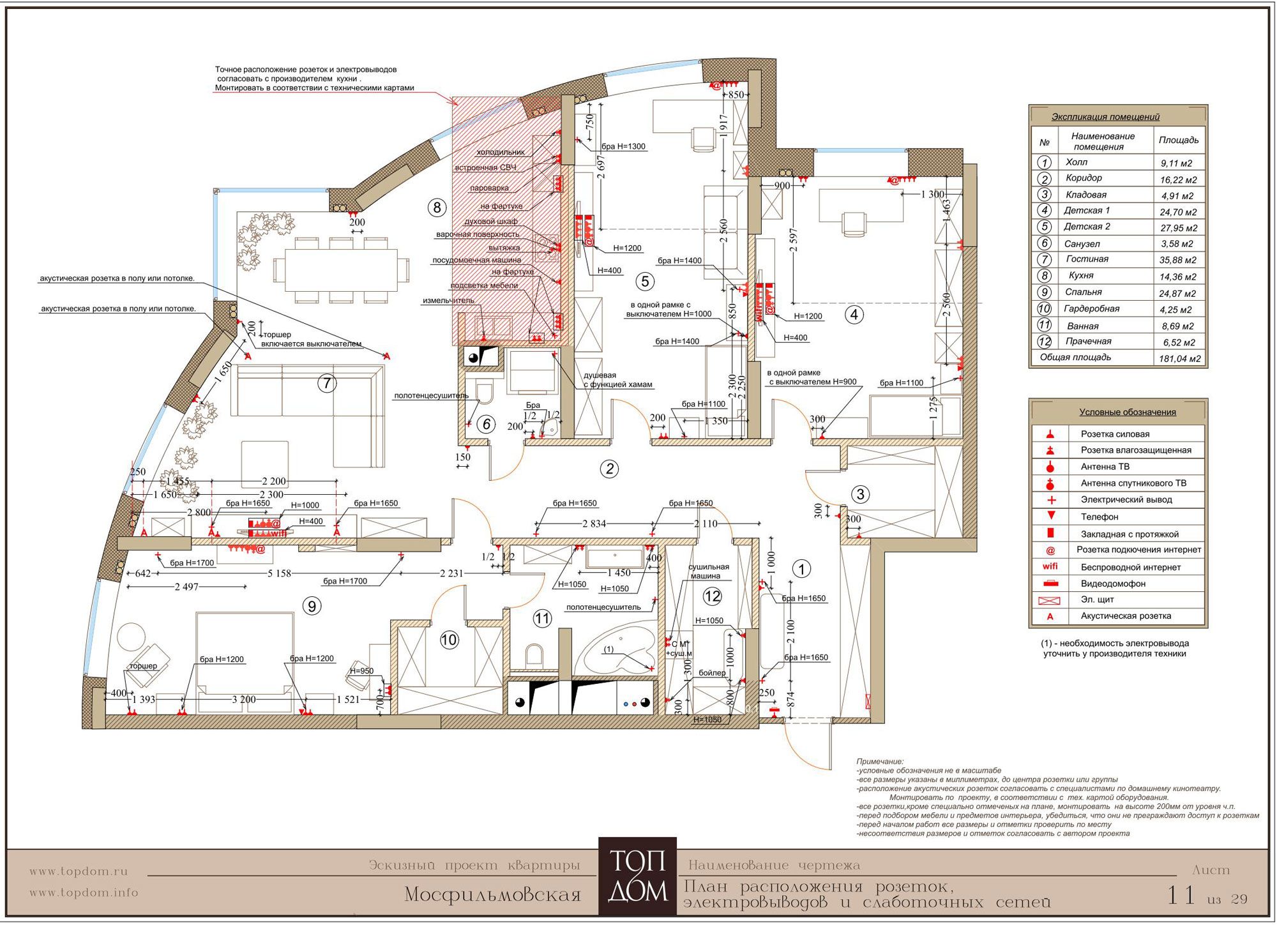

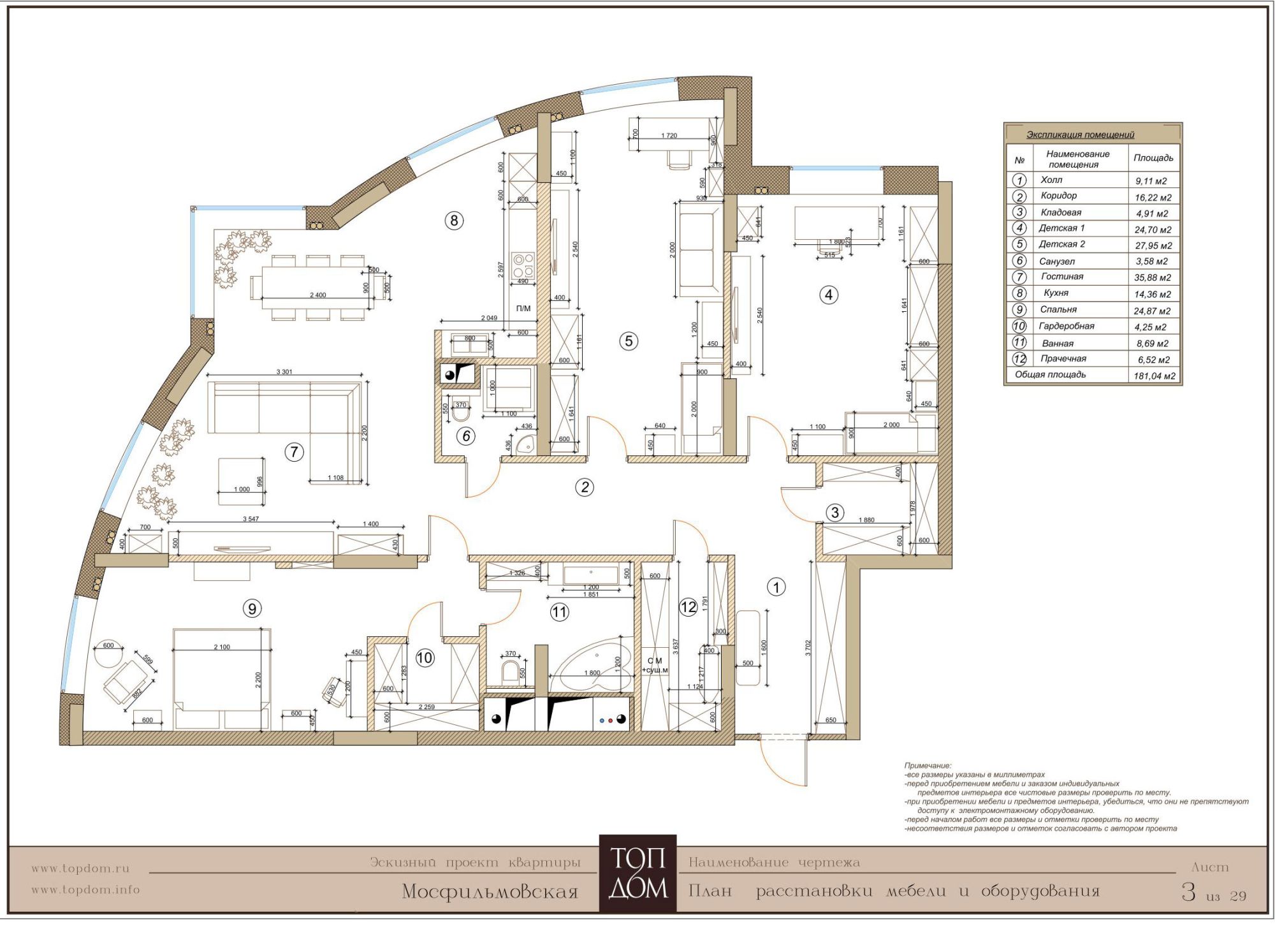

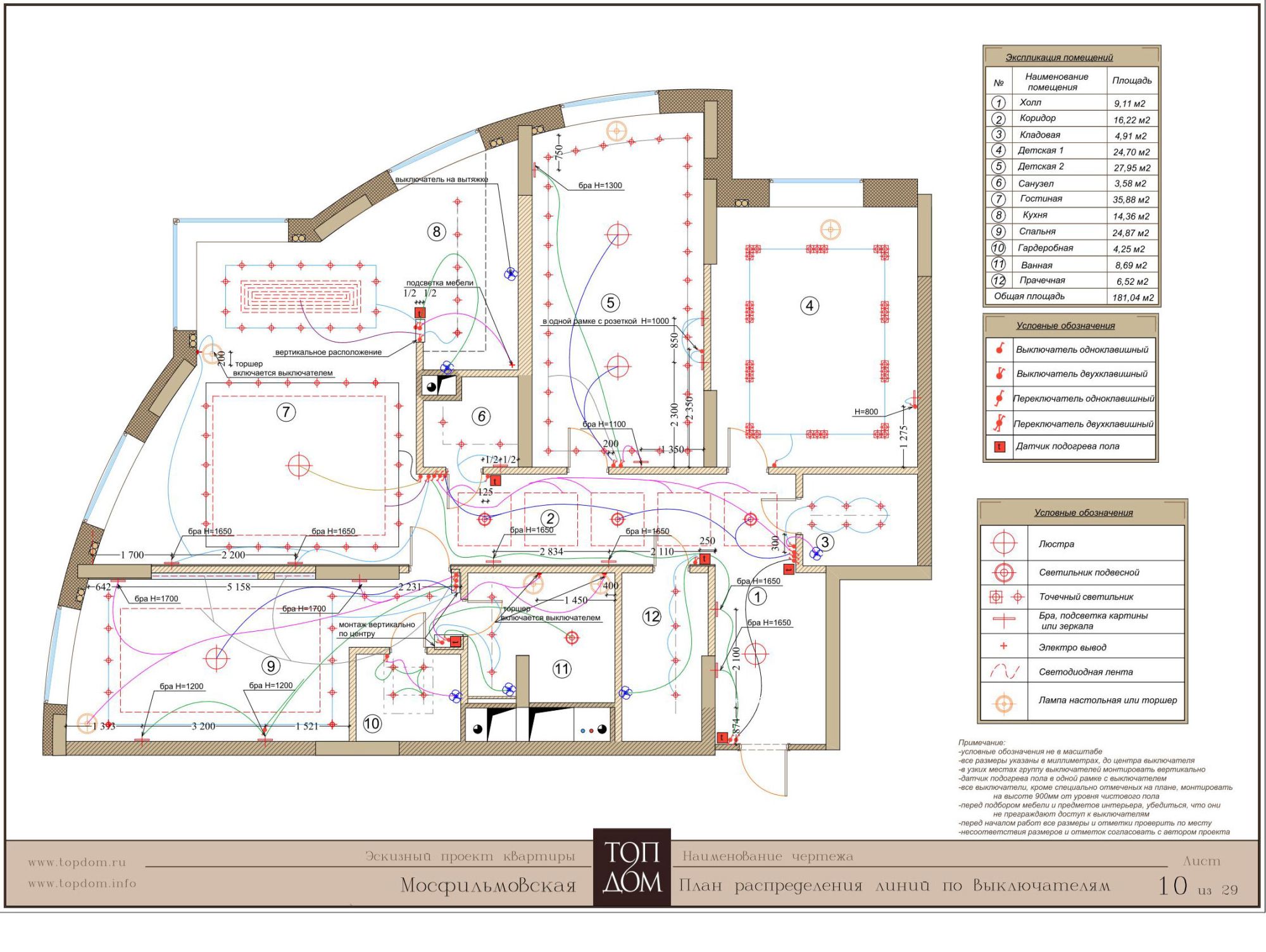

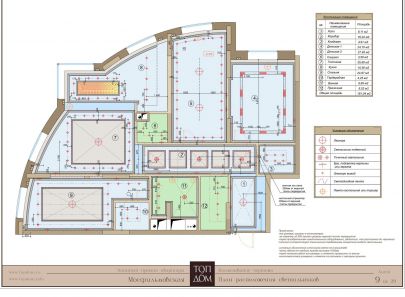

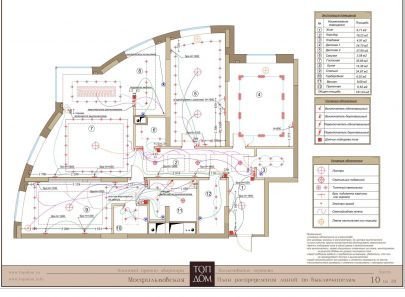

  • план расположения светильников,
  • план расстановки мебели и оборудования.

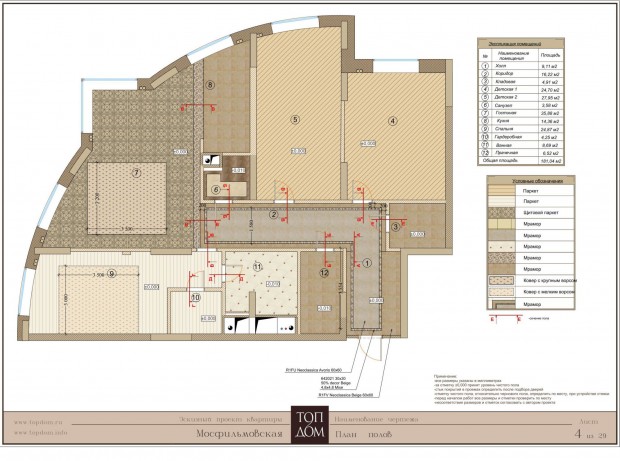

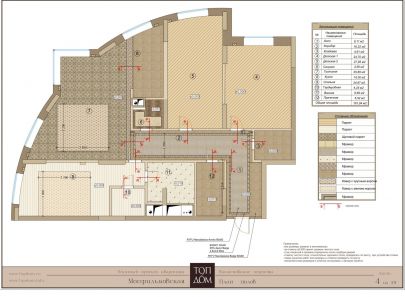

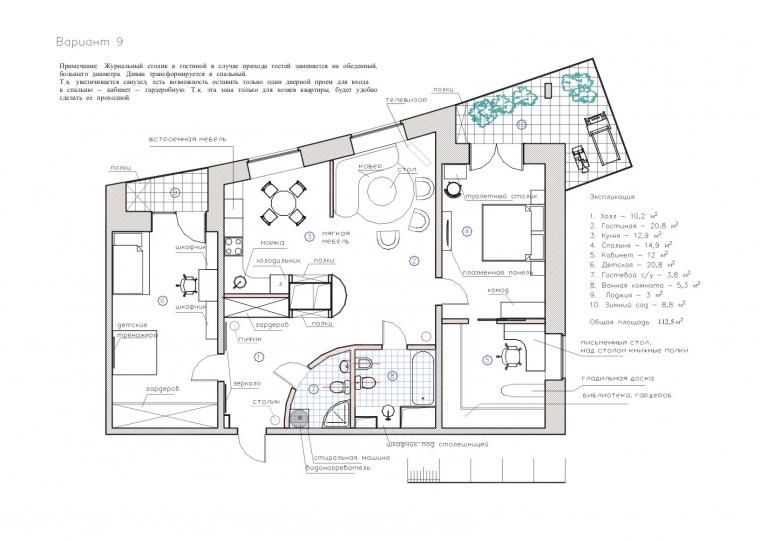

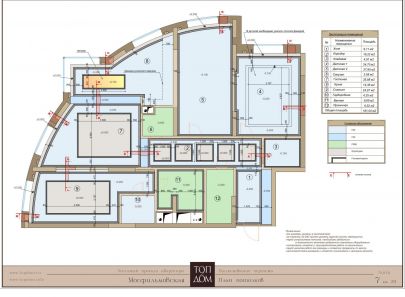

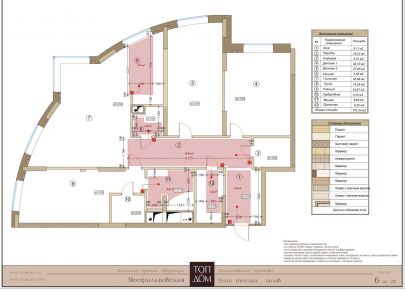

Чертеж плана полов

Основой для проработки последующих схем, освещенности, расчета материалов, подбора мебели и оборудования служат обмерочные чертежи дизайн-проекта. Здесь нанесены точные размеры комнат, расстояния между отдельными элементами (нишами, дверными, оконными проемами), обозначены монолитные стены и кирпичные перегородки, стоки отопления и канализации, подводка холодной и горячей воды. С помощью обмерочного чертежа разрабатываются варианты перепланировки.

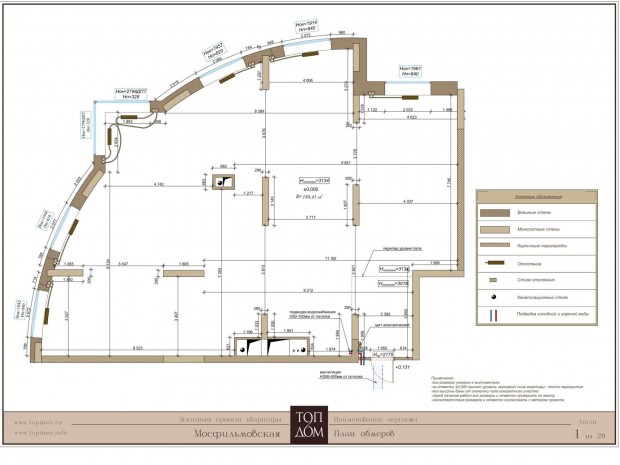

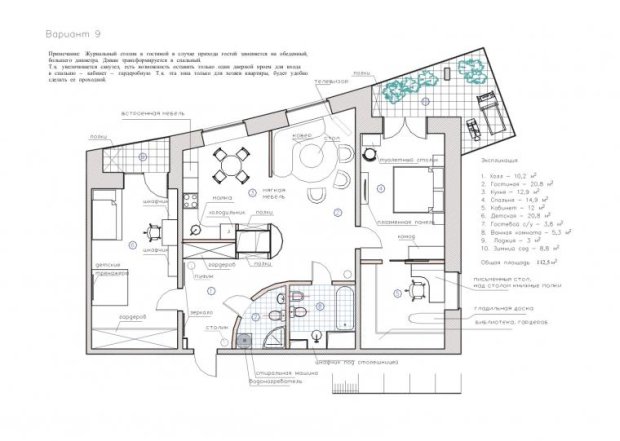

План обмеров

Цветовые решения в чертежах

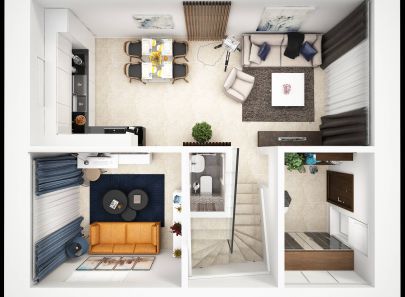

Цветные схемы выполняются, когда необходимо нагляднее представить фактуру и рисунок напольных покрытий в конкретной комнате, дать информацию о колористике интерьера.
В цвете разрабатывается также планировка территории коттеджа: с размещенными постройками и ландшафтным оформлением.

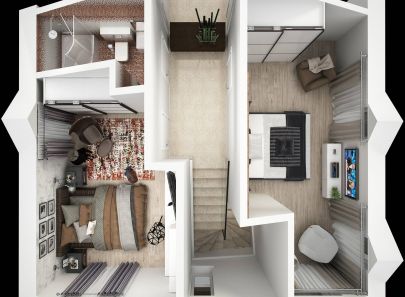

Чертеж расположения комнат на 2-м этаже дома

Что такое экспликация?

Это пояснительная информация, сопровождающая проект. Может содержать данные с указанием артикулов, производителей, цвета отделочных материалов в конкретной комнате. Отдельная экспликация готовится по мебели, светильникам, по составу помещений и т.д.

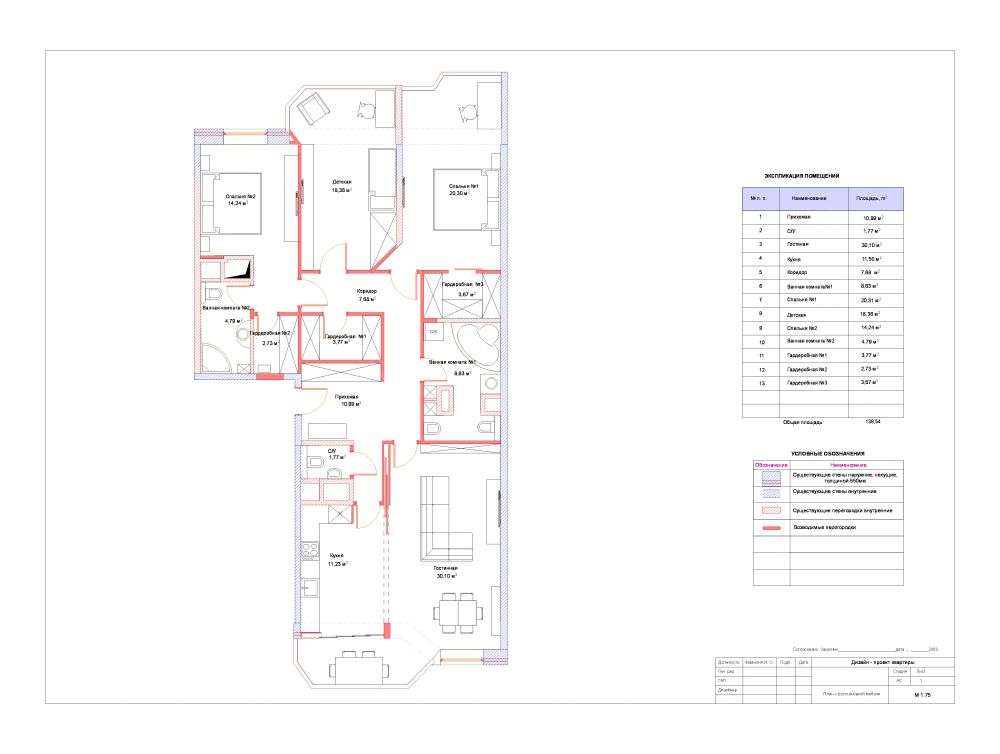

Чертеж – экспликация помещений квартиры

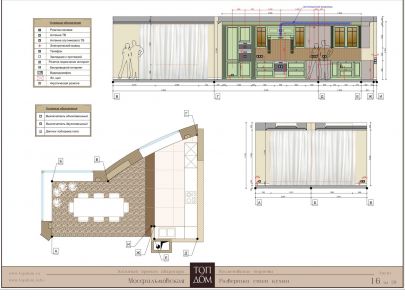

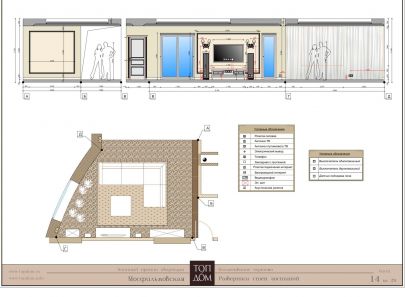

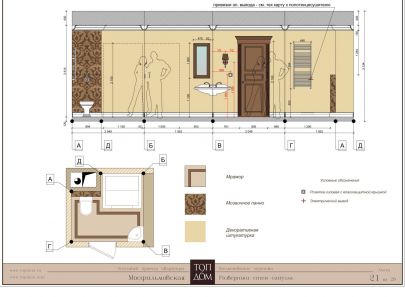

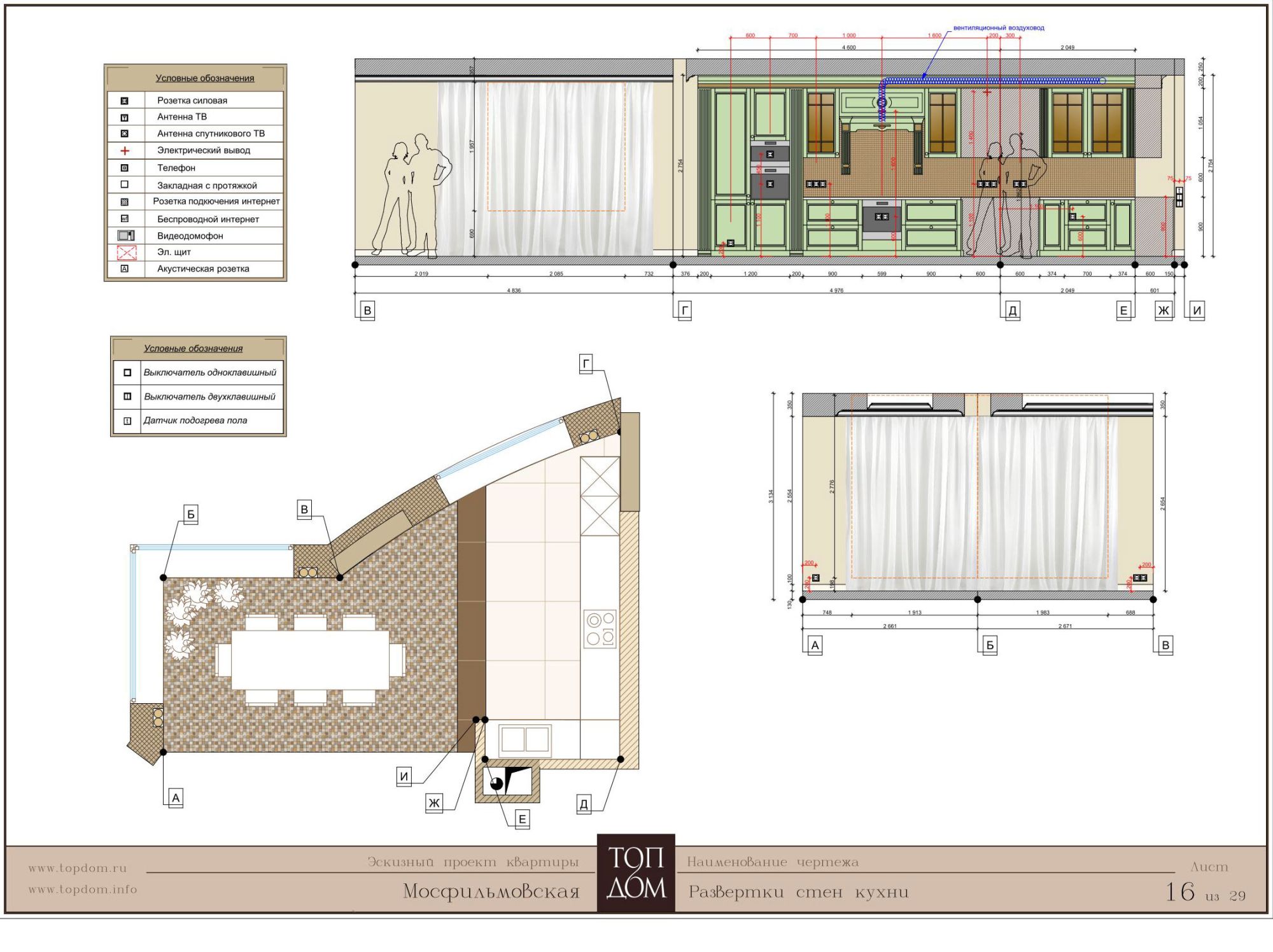

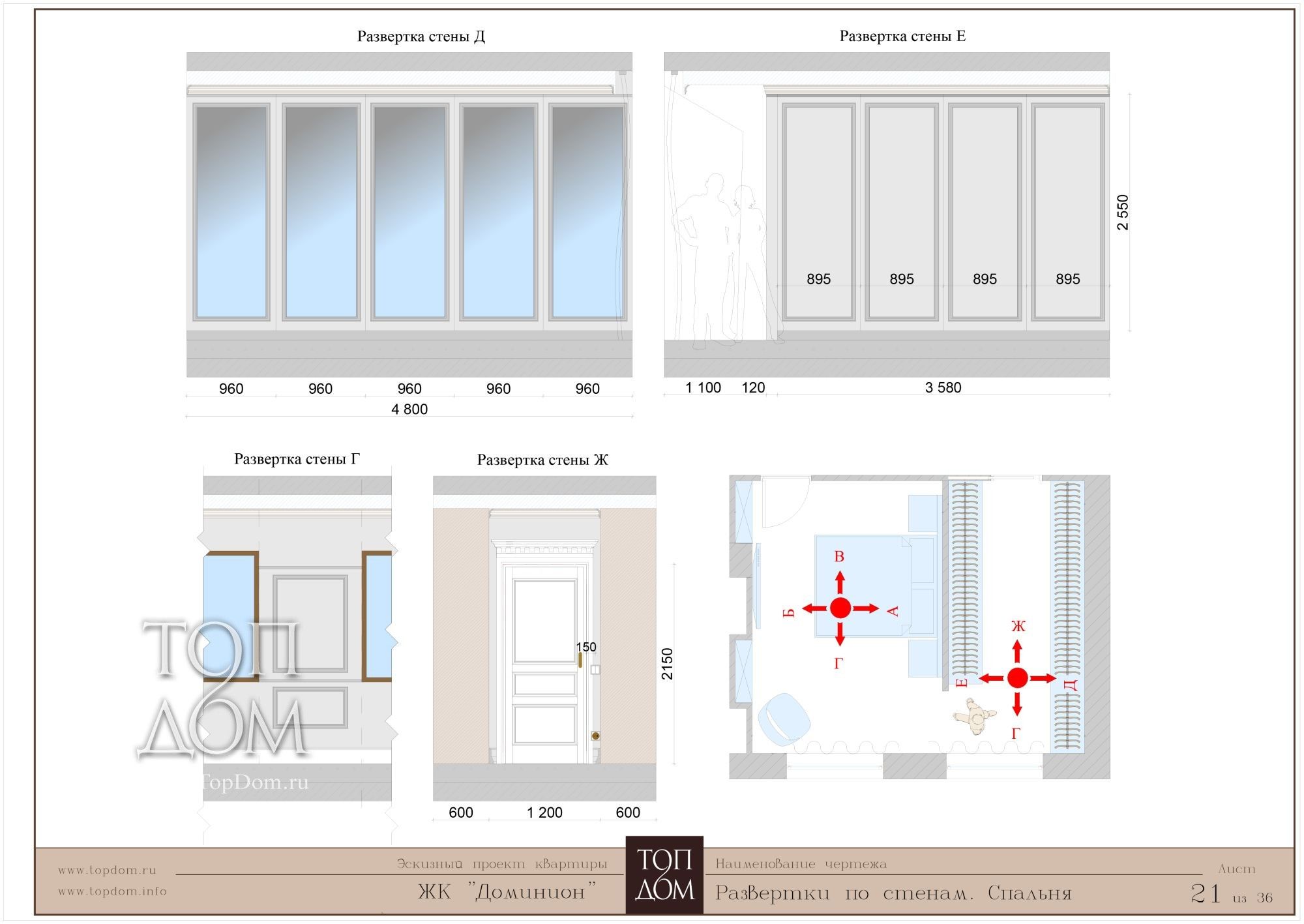

Зачем нужны развертки?

В чертежи дизайн-проекта обязательно включают развертки стен. Это фронтальная проекция всех участков стены в конкретной комнате. На схеме обозначены типы покрытий, размеры дверного проема, декоративных элементов, расположение полок, ниш, светильников, расстояние от них до пола и между собой. Плюс отображены предметы мебели, примыкающие к стене.

Развертка – самый четкий и понятный чертеж, который поможет избежать возможных ошибок при реализации интерьера. Кроме того, в развертке используется антропометрическая модель человека, и каждый предмет обстановки можно соотнести с пропорциями человеческого тела, а значит, оценить удобство предложенного оформления.

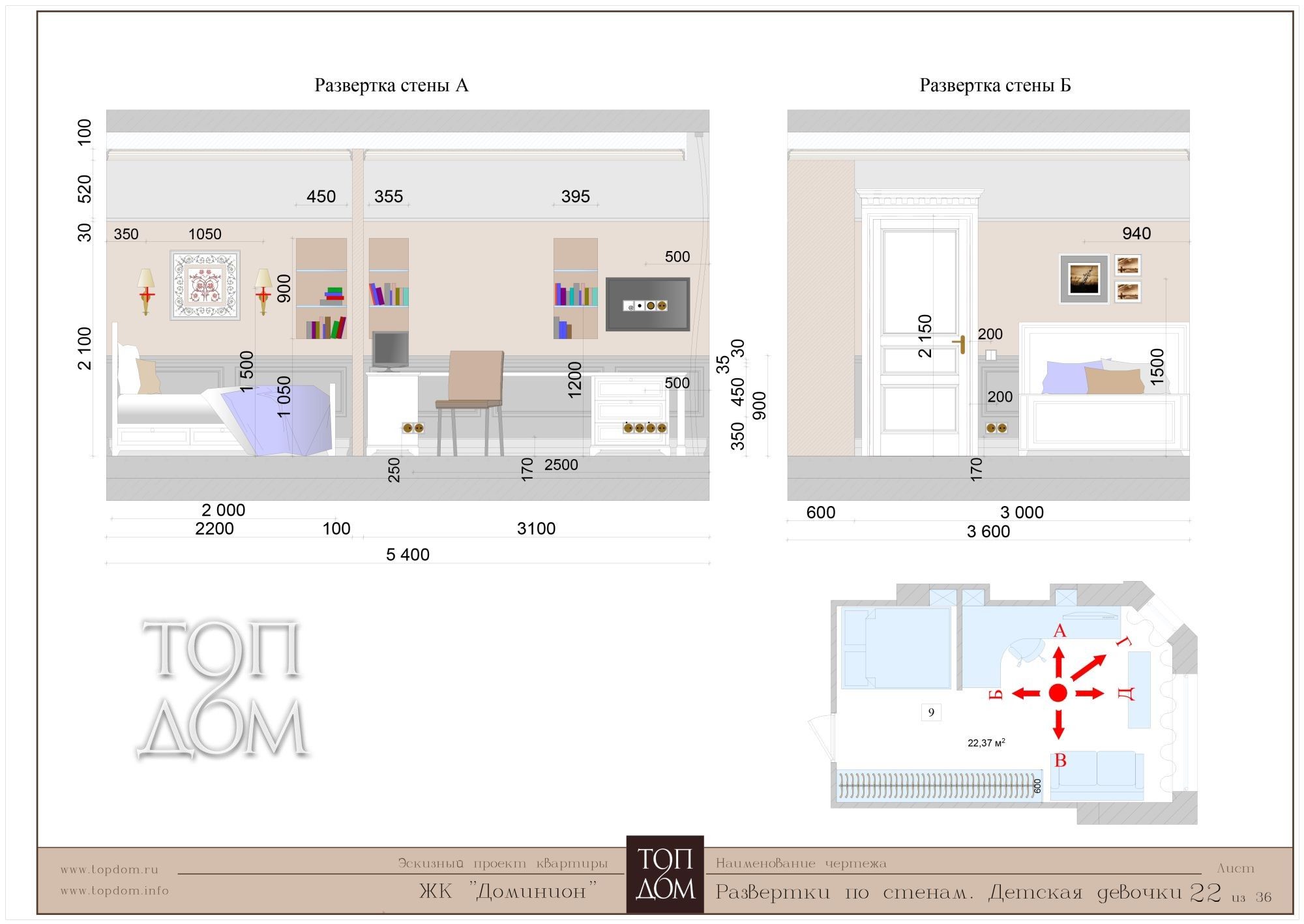

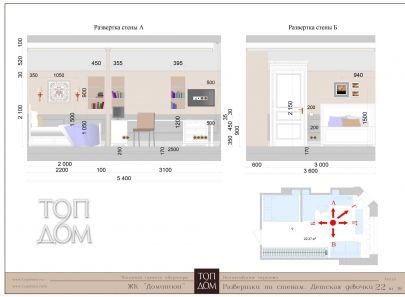

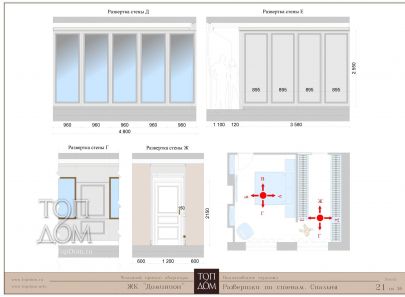

Развертки по стенам в детской

Проектные работы в компании "ТопДом"

Для каждого ремонта квартиры, дома или офиса мы тщательно готовим документацию:

  • чертежи дизайн-проекта,
  • схемы коммуникаций,
  • спецификации по подбору строительных и отделочных материалов.

Это та качественная основа, с которой стартует ваш проект!
