Разводка труб водопровода и канализации

Прежде чем осуществлять разводку труб водопровода и канализации в квартире с черновой отделкой, необходимо подготовить ее проект.

РАЗВОДКА ВОДОПРОВОДА

Схема водопровода составляется в зависимости от количества приборов, потребляющих воду. Таких потребителей в современной квартире достаточно много: раковины, унитаз, биде, ванна, душевая кабина, водонагреватель, стиральная и посудомоечная машины.

Ниже приведена примерная схема разводки водопровода:

Примерная схема разводки водопровода в квартире

Трубы следует прокладывать открытым или скрытым способом (что более эстетично). Во время разводки трубы монтируются цельными отрезками от коллектора до потребителя. Важным условием является исключение перепадов давления у потребителей.

Для обеспечения необходимого давления применяется веерная схема разводки: от коллектора до каждого прибора монтируется отдельная труба.

Напор воды в трубах регулируют редукторы и запорная арматура, которые пускают или перекрывают поток воды. Редукторы обеспечивают ровное давление, оберегая приборы-потребители от гидро-ударов и повышенного давления.

Оптимальные показатели эксплуатации сантехники устанавливаются с помощью манометра. Регулировка редуктора выполняется с помощью винта (маховика).

Технология монтажа

  • Перекрываем подачу воды.
  • Начинаем монтаж водопровода с монтажа аварийных шаровых кранов, которые находятся на стояке. К таким кранам предъявляются высокие требования: рабочее давление до 60 атмосфер, рабочая температура – до 150 градусов. Почему так важно качество материала? Потому что именно шаровый кран перекрывает подачу воды: а) при аварии; б) во время ремонта и обслуживания водопровода; в) при подключении нового прибора. Предусматриваются также дополнительные краны для каждого прибора – чтобы перекрыть воду непосредственно перед ним.
  • После установки шаровых кранов устанавливаем фильтры и водосчетчики. Для защиты дорогой качественной сантехники от загрязненной воды устанавливаем: а) фильтр грубой очистки; б) фильтр тонкой очистки для очистки воды от частиц песка, металла и т.п.; в) магистральный промывной фильтр; г) фильтр для ванны/душа, чтобы очистить горячую воду от ржавчины.
  • Далее устанавливаем редуктор давления для защиты приборов от перепадов давления, которые возникают в основном стояке.
  • Следующим этапом устанавливаем коллектор в целях равномерного распределения воды от стояка к приборам-потребителям. Коллекторы подбираются с нужным количеством отводов по количеству потребителей, они устанавливаются как на горячую, так и на холодную воду.
  • Последний этап – подключаем приборы-потребители воды. Устанавливаем смесители, подводим воду к стиральной машине и т.д.
  • Включаем воду и проверяем качество произведенных соединений.

Выбор труб для системы водоснабжения

Выбор труб – одно из ответственных решений во время ремонта, правильно подобранный материал убережет вас от серьезных проблем: протечек, разрывов и затоплений.

Стальные трубы

Стальные трубы для водопровода

Достоинства стальных труб:

  • высокая прочность;
  • термостойкость;
  • стабильность и сопротивление динамическим нагрузкам.

Проблемы стальных труб вызываются технологией монтажа:

  • Сварка обеспечивает надежность только в случае профессионального исполнения сварного шва. Если же работа произведена с дефектом, то возможно появление свища и разрыва в дальнейшем.
  • Резьбовые соединения сложны в исполнении и могут вызвать протечки.

В связи с ненадежностью стыков и громоздкостью, такие трубы не монтируют в каналах стен и пола. Шероховатая внутренняя поверхность со временем зарастает, снижая пропускную способность.

Новые технологии – тонкостенные трубы из высококачественной стали: углеродистой, легированной, нержавеющей. Нержавеющая сталь защищена от химически-агрессивного воздействия окружающей среды.

Способ соединения:

  • Неразъемные герметичные пресс-фитинги. Фитинги в целом – это детали для соединения и стыковки труб. Пресс-фитинги – соединения неразъемные, полученные механическим обжатием внутреннего уплотнительного кольца фитинга. Такое соединение обеспечивает герметичность, а трубы могут быть вмонтированы в пол/стены.

Медные трубы

Медные крепления труб

Достоинства медных труб:

  • прочность и надежность;
  • простота монтажа и удобство эксплуатации;
  • медленный процесс ржавления и старения, неподверженность коррозии;
  • бактерицидные свойства, замедляющие зарастание труб изнутри.

Проблемы медных труб:

  • Чувствительность к химическому составу воды. Если вода имеет высокую кислотность, то возможно ускоренное окисление. Следовательно, важно производить обработку воды – фильтрацию, смягчение и т.п.
  • Неблагоприятное взаимодействие с другими металлами, что может вызвать коррозию. Следовательно, нужно разделять трубы из разных металлов электроизоляционным материалом.

Способы соединения:

  • Пайка с использованием мягкого припоя – олова с нагревом труб до 250 градусов.
  • Пайка с использованием твердого припоя, разогреваемого при температуре до 850 градусов.
  • Пресс-фитинги (расшифровка в пункте о стальных трубах);
  • Компрессионные фитинги. Такие соединения являются разъемными, в конструкцию входят: фитинг, штуцер, зажимное кольцо, накидная гайка. Затянутая гайка сжимает кольцо и плотно фиксирует фитинг. Необходимо обеспечивать доступ к такому соединению для подтягивания гаек.
  • Пуш-фитинги. При таком способе монтажа конец трубы вставляется в фитинг и самофиксируется.

PEX – Сшитый полиэтилен

Соединение PEX-труб

Достоинства PEX-труб:

  • универсальность;
  • технологичность;
  • неподверженность коррозии;
  • прочность, стойкость к износу и агрессивным средам;
  • гладкая внутренняя поверхность, исключающая зарастание.

Проблемы PEX-труб:

  • Пропускает кислород – необходима защитная оболочка, непроницаемая для кислорода.
  • Удлинение и расширение во время наполнения горячей водой – рекомендуется скрывать за обшивкой.

Способы соединения:

  • Один из вариантов – надвижные гильзы. При этом используется уникальное свойство материала – молекулярная память. После расширения диаметра трубы вставляют фитинг, материал принимает первоначальную форму. Окончательную фиксацию обеспечивает пластиковое обжимное кольцо.

Металлопластиковые трубы

Металлопластиковые трубы

Отличие от предыдущего материала в том, что защитная оболочка полиэтилена заменена алюминиевой прослойкой.

Достоинства металлопластиковых труб:

  • алюминий в составе материала – барьер для кислорода;
  • отсутствие расширения и удлинения вследствие воздействия горячей воды;
  • прочность и иные высокие технико-эксплуатационные показатели, рассмотренные ранее.

Выход из строя таких надежных труб возможен в следующих основных случаях:

  • Воздействие электромагнитного поля дома;
  • Значительные скачки давления в трубопроводе;
  • Некачественная продукция – расслоение металлопласта, разрыв трубы.

Способы соединения:

  • Пресс-фитинги, рассмотренные ранее.

***

РАЗВОДКА КАНАЛИЗАЦИИ

По сравнению с системой водоснабжения разводка канализации – гораздо проще. Ее особенность в том, что жидкости движутся самотеком, не нуждаясь в создании избыточного давления. Для того чтобы жидкость двигалась без давления – необходимо один край трубы приподнять относительного другого.

Угол наклона канализационной трубы

Чтобы канализация заработала как положено, важно правильно рассчитать высоту подъема трубы с одной стороны:

  • диаметр трубы 40-50 миллиметров – уклон 3 процента;
  • диаметр трубы 85-100 миллиметров – уклон 2 процента.

Расшифруем эти значения: каждый метр трубы должен быть поднят с одного конца относительно другого на три сантиметра в первом случае и на два сантиметра  – во втором.

При этом следует учитывать, что правильный угол наклона не может быть произвольным или максимально высоким, как может показаться на первый взгляд. Во избежание зарастания внутренней поверхности труб, для обеспечения их самоочистки вода должна течь с определенной скоростью, смывая отходы. Достижению этой оптимальной скорости и способствует рассчитанный угол наклона, приведенный выше.

Поскольку в квартире не один сантехнический прибор, необходимо создание разветвленной системы канализации.

Примерная схема изображена  ниже:

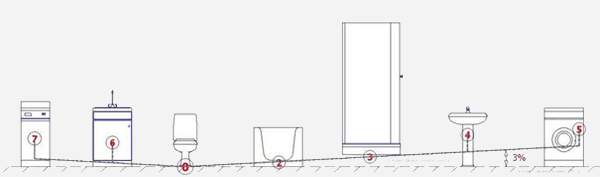

Примерная схема разводки канализации

На схеме: 0 – ввод внутренней системы в общий стояк, подключение унитаза; 2 – подключение ванны; 3 – подключение душевой кабины; 4 – подключение раковины; 5 – подключение стиральной машины. 6 – с другой стороны подключение кухонной мойки; 7 – подключение посудомоечной машины.

Последовательность подключения сантехнических приборов определяется их удаленностью от общего стояка. Чем дальше находится прибор – тем выше должен быть поднят край слива.

Исключение – посудомоечная и стиральные машины. Вода из них изливается с ускорением под действием насосов, а значит, дополнительного подъема не требуется. Такие приборы могут располагаться на самых удаленных краях системы канализации.

Выбор труб для канализации

Чугунные трубы в настоящее время полностью вытеснены пластиковыми. Среди последних выделяются поливинилхлоридные, полипропиленовые, полиэтиленовые трубы.

Принципиальной разницы в технологии их изготовления нет, отличается лишь материал. Следовательно, в отличие от водопроводных труб, вы можете выбрать любой материал.
