Детальная информация об установке розеток и выключателей. Инструкция по сборке электрощита

Установка розеток и выключателей

Электроустановочные изделия – розетки и выключатели могут монтироваться открытым или скрытым способом.

Открытый способ

Открытый способ установки резеток и выключателей

Используется в нескольких случаях: по соображениям дизайна и стилистики, во избежание загрязнения помещения строительным мусором и пылью и при присоединении дополнительных энергопотребителей. Проводка в данном случае также осуществляется открытым способом. Процесс такой установки значительно более простой, чем при скрытом монтаже. В этом случае нет необходимости сверлить в стене отверстия и монтировать установочные коробки.

  • Розетку или выключатель разбираем. Нижнюю часть крепим к стене с помощью шурупов или дюбелей. К колодке розетки/выключателя подводим провода и закрепляем на нижней части. Сверху накрываем всю конструкцию пластиковой крышкой, прикручиваем ее винтами.
  • Если электрическая проводка заключена в кабель-канал, то установка розетки/выключателя еще проще. Используем специальные вставки (суппорты) на поверхности кабель-каналов. Корпус многих моделей розеток/выключателей оснащен специальными отверстиями со вставками для подключения кабель-каналов.

Скрытый способ

Скрытый способ установки резеток и выключателей

Используется как наиболее подходящий для современной квартиры. Скрытая проводка незаметна, а электроустановочные изделия не выдаются от стены на несколько сантиметров как при открытом способе, экономя пространство. В этом случае необходим предварительный монтаж установочных коробок (подрозетников) – о чем мы писали ранее.

    • После того, как подрозетник установлен, закрепляем в нем колодку розетки/выключателя. Выполняем одним из двух способов. В первом случае – с помощью шурупов, которые вставляются в сквозные отверстия колодки, совпадающие с отверстиями подрозетника. Закручиваем шурупы, фиксируя колодку к подрозетнику. Во втором случае – с помощью лапок колодки. Завинчивая винты с зубчатыми подвижными лапками, добиваемся надежной фиксации колодки в подрозетнике.
    • Закрепляем сверху защитный пластиковый корпус.
    • Для монтажа нескольких розеток используем подрозетники на 2 колодки. Комбинируя их в различных вариациях, получаем группу розеток, располагающихся как вертикально, так и горизонтально. Для придания законченного вида установленной группе розеток используем многогнездовые рамки, эстетично окаймляющие розетки и их группы.

Установка резеток и выключателей скрытым способом

  • Колодка электроустановочного изделия имеет три контакта: "фаза", "ноль", "земля". Соответственно к этим контактам подключаем провода электропитания: "фаза" к "фазе", "ноль" к "нолю" и "земля" к заземляющему контакту. Указанные контакты во время монтажа располагаем снизу электроустановочного изделия. При этом провода направляем вверх. Для фиксации проводов используем более надежный винтовой зажим или более простой в работе пружинный. Лишний провод, если он остался, скручиваем и прячем на дно подрозетника.
  • Розетки подключаем к электропитанию одним из следующих способов. Первый способ – каждую розетку подключаем к отдельному проводу, идущему от распределительной коробки. Второй способ шлейфовый – последовательно подключаем провода каждой розетки к контактам предыдущей.
  • При монтаже выключателей учитываем следующие особенности. Следим за правильным расположением клавиш, чтобы нажатие производилось на их верхнюю часть, а не нижнюю. Некоторые типы выключателя (например, при использовании диммера) имеют отметки, к какому контакту подключать входящий провод, а к какому – отходящий. При подключении проводов строго следуем данным указаниям.

Распайка щита с предохранителями

Электрический щит, устанавливаемый в многоквартирном доме, может быть как скрытым, так и накладным. Скрытый щит монтируется в нишу и является более современным и эстетичным. Накладной же щит может быть установлен более просто, без предварительной подготовки места, путем крепления с помощью дюбелей или саморезов.

Распайка щита с предохранителями

Прежде чем перейти к сборке электрощита, рассмотрим, что входит в его состав:

  • Электропитание квартир осуществляется с помощью проводов и кабелей. Как правило, это трехпроводная сеть: "фаза", "ноль" и заземление.
  • Электросчетчики – служат для измерения электроэнергии, потребляемой электроприборами в каждой из квартир.
  • Предохранители – служат для автоматического отключения цепи при ее перегрузке или коротком замыкании. Предохранители устанавливаются на фазный и нулевой провода. В случае перегрузки или замыкании плавкая вставка предохранителя расплавляется и размыкает электрическую цепь. После отключения плавкая вставка предохранителя подлежит замене.
  • Автоматы – служат для осуществления тех же функций, что и предохранители. Однако по сравнению с ними, они имеют многоразовый характер, могут быть отключены и включены вручную. В случае нарушения работы сети, срабатывает электромагнитный элемент, освобождается защелка, которая удерживает пружину автомата и автомат отключается. В дальнейшем его можно вручную снова включить.
  • УЗО – устройство защитного отключения – служит для отключения электросети при неполадках в работе электроприборов или самой сети.
  • Также возможно размещение в щите системы интернета и охранной сигнализации.

Распайку электрощита должен осуществлять только сертифицированный специалист. Для осуществления этих работ обязательно пригласите мастера из проверенной организации, например, строительной компании "ТопДом". Только в этом случае будет обеспечена безопасность, надежность и эстетическая составляющая электромонтажных работ.

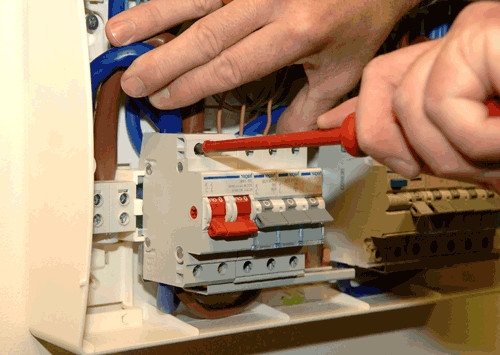

Распайку электрического щита осуществляем следующим образом:

Распайка электрического щита

  • Грамотно составляем электрическую схему, с учетом особенностей электрической проводки, потребляемой мощности, количества электрических групп, потребляемой мощности каждой из групп.
  • Для сборки щита используем нужное количество автоматов, которые крепим на DIN-рейку. На щите удаляем заглушки для ввода и вывода проводов и кабелей. Распайка щита будет правильной только в случае грамотной коммутации автоматов.
  • Используем следующую схему электрощита с учетом потребляемой электроэнергии: питающее напряжение подаем на вводной автомат, далее на электросчетчик, далее на УЗО, далее на автоматы розеточной группы (25А) по количеству потребителей: стиральная машина, кондиционер, бытовые розетки и т.д., далее на автомат освещения (16А). В данную схему при необходимости включаем дополнительные отходящие электрические группы.
  • Данная схема может быть использована для каждой квартиры многоквартирного дома с электропитанием 220В либо для загородного особняка.
